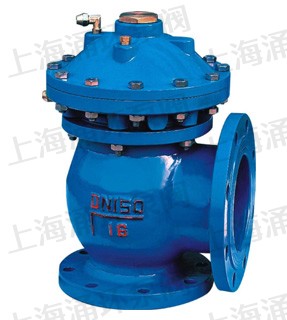

JM644X气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。
主要零件材料
| 零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
| 材料 | 灰铸铁、球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
主要技术参数
| 公称压力(MPa) | 试验压力(MPa) | 液压缸 工作介质 | 适用温度 | 适用介质 | |
| 壳体 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 清水、气 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | |||
主要连接尺寸
| 公称通径 (mm) | 尺 寸(mm) | ||
| H | L | L1 | |
| 100 | 370 | 160 | 120 |
| 150 | 440 | 190 | 150 |
| 200 | 530 | 225 | 190 |
| 250 | 615 | 260 | 220 |
| 300 | 785 | 280 | 260 |
| 350 | 880 | 315 | 300 |
| 400 | 970 | 340 | 340 |
产品外形尺寸图
温馨提示：“JM644X膜片式气动快开排泥阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
