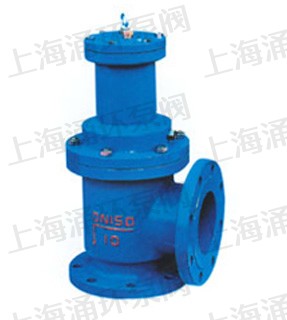

J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
主要零件材料
| 零件名称 | 阀体、阀盖 | 膜片压板、阀盘 | 阀杆 | 膜片 |
| 材料 | 灰铸铁、球墨铸铁、铸钢 | 球墨铸铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
主要技术参数
| 公称压力(MPa) | 试验压力(MPa) | 液压缸 工作介质 | 适用温度 | 适用介质 | |
| 壳体 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 清水、气 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | |||
主要连接尺寸
| 公称通径 (mm) | 尺 寸(mm) | 接管螺纹G | ||
| H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1/2〞 |
| 100 | 500 | 145 | 125 | 1/2〞 |
| 150 | 620 | 175 | 145 | 1/2〞 |
| 200 | 735 | 225 | 185 | 1/2〞 |
| 250 | 805 | 260 | 205 | 1/2〞 |
| 300 | 940 | 280 | 245 | 3/4〞 |
| 350 | 1100 | 305 | 270 | 3/4〞 |
| 400 | 1200 | 340 | 310 | 1〞 |
产品外形尺寸图
温馨提示：“J744X、J644X液压、气动角式快开排泥阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
