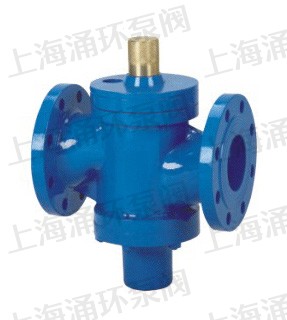

ZLF自力式流量平衡阀(不带锁)

ZLF自力式流量平衡阀(不带锁)
  • ZLF自力式流量平衡阀(不带锁)
点击图片可放大切换

ZLF自力式平衡阀,是一种利用介质本身的压力变化来进行自我调控,从而保持流经该被控系统流量不变的阀门,ZLF自力式平衡阀具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节,可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确,操作简单,运作平稳,性能可靠,使用寿命长。

主要技术参数

公称压力(MPa) 壳体试验压力(MPa) 适用温度 适用介质
1.6 2.4 ≤100℃ 水、油等非腐蚀性液体

主要连接尺寸

公称通径 (mm) 尺 寸(mm) 流量控制范围 m3/h
L H1 H2
15 110 122 70 0.1~1
20 110 122 70 0.1~1.5
25 115 137 74 0.2~2
32 160 182 91 0.5~4
40 200 191 147 1~6
50 215 197 147 2~10
65 230 205 154 3~15
80 275 259 181 5~25
100 290 268 211 10~35
125 315 334 227 15~50
150 350 357 260 30~80
200 430 407 303 40~180
250 520 452 367 100~300
300 635 486 430 150~500
350 670 555 495 200~700

产品外形尺寸图

温馨提示:“ZLF自力式流量平衡阀(不带锁)”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
