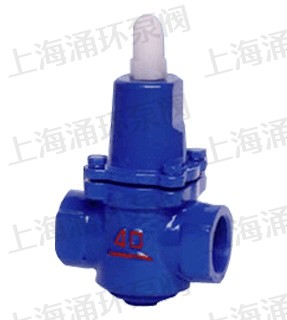

本厂生产的YW410.YW416.YW425.YFW110型减压稳压阀,已经发展为第二代产品,主要特点:1、DN65口径以上活塞式.替了膜片提高寿命3倍以上;2、DN50口径以下,用尼龙强化橡胶的平膜片代替了原来的膜片,也提高寿命3倍以上.适用介质:水、空气.介质温度:0~90°C.
主要零件材料:
| 零件名称 | 材料 |
| 弹簧罩、阀体、阀盖 | 灰铸铁、铸钢 |
| 橡胶膜片 | 尼龙强化橡胶 |
| 密封垫 | 丁腈橡胶 |
| 调节弹簧 | 硅锰钢 |
| 活塞、缸套 | 不锈钢 |
| 阀杆 | 铜 |
主要外形尺寸:（法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准）
| 型号 | 尺寸(MM) | ||||||||||||||||
| YW410-10 YW416-16 TW425-25 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 398 | 787 | 914 | |
| H | 105 | 105 | 115 | 120 | 165 | 165 | 190 | 250 | 274 | 350 | 368 | 395 | 433 | 475 | 520 | 570 | |
| YW110-10 YW116-16 |
管螺纹G | 1/2 | 3/4 | 1 | 1 1/4 | 1/2 | 2 | - | - | - | - | - | - | - | - | - | - |
| L | 100 | 100 | 120 | 150 | 150 | 180 | - | - | - | - | - | - | - | - | - | - | |
| H1 | 135 | 135 | 152 | 180 | 196 | 201 | - | - | - | - | - | - | - | - | - | - | |
| H2 | 41 | 41 | 45 | 53 | 56 | 58 | - | - | - | - | - | - | - | - | - | - | |

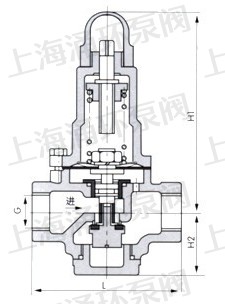

产品外形尺寸图
温馨提示：“Y110减压稳压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
