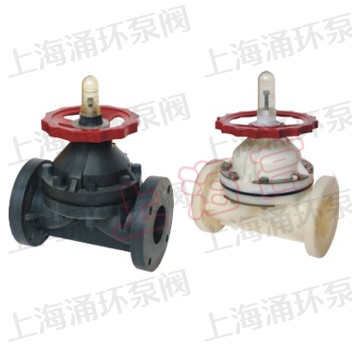

G41F 隔膜阀

G41F 隔膜阀
  • G41F 隔膜阀
点击图片可放大切换

膈膜阀是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

结构特点
1、阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成,膈膜片是由经特殊配方具有高韧性的三元乙丙橡胶(EPDM)膜片与聚全氟乙丙烯(FEP)通过注塑加工而成的膜片的组合,中心阀杆组应采用不锈钢与钢。
2、阀体与管路连接规格需符合DIN、GB、ASTM、JIS等标准,使整体管路系统达成统一标准要求。
3、阀门的设计与检测严格符合Q/BT01-1999

性能规范

序号 零件名称 材质 序号 零件名称 材质
1 螺柱 不锈钢、铜 10 滚动轴承 单向推力轴承
2 指示灯 11 螺母 不锈钢、铜
3 限位置 聚碳酸脂 12 螺栓 不锈钢、铜
4 手轮 ABS ABS 13 阀体 RPP ABS PVDF RPP ASB PVDF
5 压紧螺母 不锈钢、RPP 14 垫膜 橡胶
6 衬环 PP 15 隔膜片 F46 PVDF F46 PVDF
7 螺母 铸铁、钢、铜 16 钢、不锈钢
8 阀杆 不锈铜、钢 17 阀瓣 铸铁、不锈钢
9 阀盖 RPP ABS PVDF - - -


G41F塑料隔膜阀外形连接尺寸及重量

公称通径
DN(mm)
尺寸(mm) 工作压力(Mpa) 工作温度(℃) 质量(㎏)
D1 D L b H n φ ASB PVDF ASB PVDF ASB PVDF
15 95 65 125 14 125 4 14 0.6 0.5 90 120 0.8 1.2
20 105 75 135 20 130 4 14 0.6 0.5 90 120 0.9 1.6
25 115 85 145 20 145 4 14 0.6 0.5 90 120 1.0 1.8
32 135 100 200 20 170 4 18 0.6 0.5 90 120 0.3 2.4
40 145 110 180 20 190 4 18 0.6 0.5 90 120 1.8 3
50 200 125 210 18 215 4 18 0.6 0.4 90 120 2.6 3.9
65 180 145 250 22 280 4 18 0.6 0.4 90 120 5.1 7.8
80 195 200 300 25 300 4 18 0.6 0.3 90 120 6.2 8.9
100 215 180 350 25 340 8 18 0.6 0.3 90 120 9.9 15
125 245 210 400 30 420 8 18 0.4 0.2 90 120 13.8 21
150 280 240 460 30 480 8 23 0.4 0.2 90 120 25.5 37
200 335 295 570 35 625 8 23 0.4 0.2 90 120 37.2 56
温馨提示:“G41F 隔膜阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
