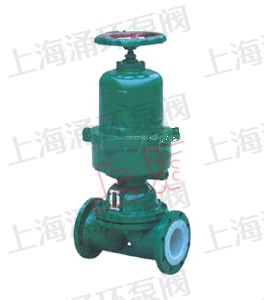

气动衬胶、衬氟塑料隔膜阀（常闭式）是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流 。 可广泛应用于各种腐蚀性流体以及纤维状，粉末状介质。连接方式：法兰。驱动方式有：手动，气动，电动。
气动隔膜阀可附无触点反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。当气源故障时，可操作手轮启闭
性能规范
|
型号
|
公称压力
PN(Mpa) |
试验压力Ps(Mpa)
|
适用介质
|
工作温度(℃)
|
|
|
壳体试验
|
密封试验
|
||||
|
EG6B41W/J/Fs-6
|
0.6
|
0.9
|
0.66
|
W.非腐蚀性流体
J.一般腐蚀性流体
Fs.强酸、碱及各种 有机溶剂（溶融碱金属及元素氟除外）
|
≤100
≤85
≤150
|
|
EG6B41W/J/Fs-10
|
1.0
|
1.5
|
1.1
|
||
|
EG6B41W/J/Fs-16
|
1.6
|
2.4
|
1.76
|
||
主要零件材料
|
零件名称
|
阀体
|
阀瓣、阀盖、薄膜压头
|
气缸、气缸盖
|
螺杆、阀杆、压簧杆
|
隔膜、薄膜
|
|
材料
|
HT200衬橡胶、橡胶
|
HT200
|
ZL102
|
35
|
氯丁橡胶、氟塑料
|
外形尺寸、连接尺寸及质量
|
型号
|
公称
通径 DN(mm) |
尺 寸(mm)
|
|
重量
（kg） |
|||||||||||
|
L
|
f
|
D1
|
D
|
D0
|
n-d
|
H
|
B
|
代号ES
|
耗毛量
(cm3) |
气源压力
(Mpa) |
气源接头(in)
|
||||
|
J型
|
W型
|
||||||||||||||
|
EG6B41W/J
/Fs-16 |
20
|
121
|
117
|
2
|
75
|
105
|
120
|
4-13.5
|
|
168
|
61
|
163.87
|
0.3
|
1/8
|
7.2
|
|
25
|
131
|
127
|
2
|
85
|
115
|
120
|
4-13.5
|
394
|
168
|
61
|
196.65
|
0.3～0.4
|
1/8
|
8.9
|
|
|
32
|
150
|
146
|
2
|
100
|
140
|
120
|
4-17.5
|
400
|
168
|
61
|
229.40
|
0.3～0.4
|
1/8
|
10.6
|
|
|
40
|
163
|
159
|
2
|
110
|
150
|
165
|
4-17.5
|
485
|
260
|
62
|
1425.7
|
0.3～0.4
|
1/4
|
19.5
|
|
|
50
|
194
|
190
|
2
|
125
|
165
|
165
|
4-17.5
|
635
|
318
|
63
|
2284.1
|
0.3～0.4
|
1/4
|
34.9
|
|
|
EG6B41W/J/
Fs-10 |
65
|
220
|
216
|
2
|
145
|
185
|
165
|
4-17.5
|
650
|
318
|
63
|
3048.0
|
0.3～0.4
|
1/4
|
39.9
|
|
80
|
258
|
254
|
2
|
160
|
200
|
165
|
8-17.5
|
660
|
318
|
63
|
3244.7
|
0.4～0.5
|
1/4
|
51.9
|
|
|
100
|
309
|
305
|
2
|
180
|
220
|
280
|
8-17.5
|
816
|
425
|
64
|
6964.5
|
0.4～0.5
|
3/8
|
93.2
|
|
|
125
|
362
|
356
|
3
|
210
|
250
|
280
|
8-17.5
|
825
|
425
|
64
|
7439.7
|
0.4～0.5
|
3/8
|
105.3
|
|
|
150
|
412
|
406
|
3
|
240
|
285
|
310
|
8-22
|
1013
|
549
|
65
|
14912
|
0.5
|
3/8
|
184.5
|
|
|
EG6B41W/J/
Fs-6 |
200
|
529
|
521
|
4
|
295
|
340
|
483
|
8-22
|
1300
|
749
|
65
|
49161
|
0.6
|
1/2
|
407.4
|
温馨提示：“G6B41J/FS 气动衬胶、衬氟塑料隔膜阀（常闭式）”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
