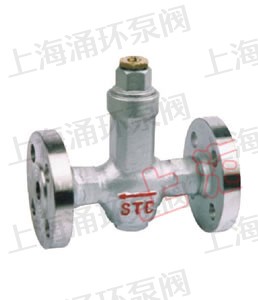

ST系统疏水阀属热静力型中的一种产品。阀内感温元件中装有感温剂、饱和剂、稳定剂、和填充剂组成的感温和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在些范围同根据情况要求用调节螺钉进行调节。广泛用于石油、化工、造纸、医药、食品等蒸汽设备，加热管线，拦热管线及小型热交换器采取管。
结构特点
1、本阀采用感温元件的热胀冷缩原理来控制启闭。
2、动作灵敏，排水温度恒定，不受压力影响，节能效果好。
3、能连续排水，无噪音，小型轻量设计，安装方便，而且能任意角度安装。
4、能自动排除空气，无气锁现象，还能调节排水温度。
主要外型及连接尺寸
| 型号DN | 外形尺寸 |
最大排量 T/H |
法兰外径 | 型号DN | 外形尺寸 |
最大排量 T/H |
||
| 长 | 高 | 长 | 高 | |||||
| STB16-15 | 80 | 150 | 3.0 | ST8-15 | 120 | 65 | 1.4 | |
| STB16-20 | 80 | 150 | 4.0 | ST8-20 | 120 | 65 | 3.0 | |
| STB16-25 | 90 | 165 | 5.0 | ST8-25 | 130 | 70 | 4.0 | |
| STB16-32 | 100 | 175 | 7.0 | ST16-15 | 120 | 65 | 3.0 | |
| STB10-40 | 110 | 185 | 9.0 | ST16-20 | 120 | 65 | 4.0 | |
| STB10-50 | 120 | 195 | 11.0 | ST16-25 | 130 | 70 | 5.0 | |
| STC16-15 | 150 | 175 | 3.0 | 95 | ST16-40 | 145 | 85 | 9.0 |
| STC16-20 | 150 | 175 | 4.0 | 105 | ST16-50 | 145 | 95 | 11.0 |
| STC16-25 | 160 | 185 | 5.0 | 115 | ||||
| STC16-32 | 200 | 240 | 7.0 | 135 | ||||
| STC10-40 | 230 | 255 | 9.0 | 145 | ||||
| STC10-50 | 230 | 255 | 11.0 | 160 | ||||
| STC10-80 | 310 | 285 | 18.0 | 195 | ||||
| STC10-100 | 310 | 355 | 22.0 | 215 | ||||
温馨提示：“STC 可调恒温式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
