首页 / 产品中心 / 疏水阀 / SF-123/SF-123-GF 双金属片式蒸汽疏水阀

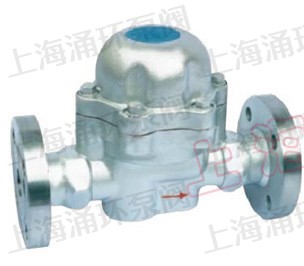

SF-123/SF-123-GF 双金属片式蒸汽疏水阀

点击图片可放大切换

通用型双金属疏水阀的四种功能

1、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。
2、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内部矛盾能有效地工作。
3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。
4、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。

主要零件材料

零件名称	材料
阀体	碳钢
阀盖	碳钢
垫片	F304柔性石墨
阀芯组件	不锈钢
排放孔密封面	堆焊硬质合金
过滤网	不锈钢

主要连接尺寸

型号	公称通径 DN（mm）	尺寸
型号	公称通径 DN（mm）	L	H	H1
TSF-1/2/3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-1/2/3	15	155	170	45
	20	155	170	45
	25	155	170	45

主要外型及连接尺寸

型号	公称通径 DN（mm）	尺寸
型号	公称通径 DN（mm）	L	H	D	D1	D2	b	f	Z-Φd
SF-123	150	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	65	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	73	16	3	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	203	160	125	100	16	3	4-Φ18
TSF-123	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14

温馨提示：“SF-123/SF-123-GF 双金属片式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
