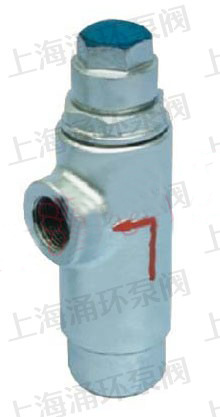

CS14H/F 液体膨胀式膜盒式蒸汽疏水阀

点击图片可放大切换

CS14H/F-18C、CS44H/F-16C型液体膨胀式疏水阀是改天热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽。用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键盛温内件，采用优质钢渡纹管，特殊焊接工艺制成，节能效果显著。

结构特点
1、具有排水温度调节机构，可在60-100℃之间调节，使用方便。
2、排水是连续的，而且没有噪音。
3、温度敏感元件，采用不锈钢耐腐蚀。
4、不受振动，蒸汽压力波动和水温的影响。
5、体积小、重量轻、安装方便。
6、出色的排空气能力，可耐过热的蒸汽和水温。
7、在压力范围内部是具有固定过冷和循环操作。
8、阀内装膜盒，有单组、双组、多组。适用于大量场合。
9、感温元件，耐腐蚀性强，使本阀寿命经久耐用。
10、本体有碳钢不锈钢两种，小型轻量，立式安装效果更好，亦可任意角度安装。

产品型号	口径DN	连接方式	适用压力 Mpa	最高允许温度℃	阀体材质	外形尺寸
产品型号	口径DN	连接方式	适用压力 Mpa	最高允许温度℃	阀体材质	L	H1	H2	W
CS16H-16C	15-20	内螺纹	0.01~1.6	250	WCB	100	58	55	70
	25	内螺纹	0.01~1.6	250	WCB	120	58	55	70
	32-40	内螺纹	0.01~1.6	250	WCB	150	68	68	90
	50	内螺纹	0.01~1.6	250	WCB	160	68	68	90
CS46H-16C	15-20	法兰	0.01~1.6	250	WCB	150	58	55	70
CS46H-16C	25	法兰	0.01~1.6	250	WCB	160	58	55	70
CS46H-16C	32-50	法兰	0.01~1.6	250	WCB	230	85	60	120

主要外型及连接尺寸

型号	公称通径	L	H	D	D1	D2	b	f	Z-d	型号	公称通径	A	B	C
CS44F-16/25/40C	15	150	195	95	65	45	14	2	4-14	CS14F-16/25/40C	15	170	88	35
	20	150	205	105	75	55	14	2	4-14		20	170	88	35
	25	160	215	115	85	65	14	2	4-14		25	180	90	42
	32	200	230	135	100	78	16	2	4-18		32	190	95	48
	40	230	250	145	110	85	16	3	4-18		40	210	105	55
	50	230	270	160	125	100	16	3	4-18		50	210	108	55

温馨提示：“CS14H/F 液体膨胀式膜盒式蒸汽疏水阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话：021-62249769 传真：021-62249769
