首页 / 产品中心 / 减压阀 / Y45Y 杠杆式减压阀

分类：

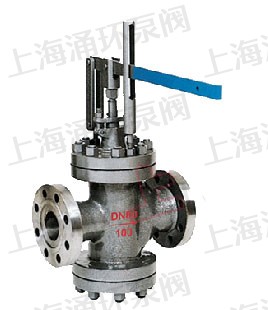

Y45Y 杠杆式减压阀

Y45Y 杠杆式减压阀
  • Y45Y 杠杆式减压阀
点击图片可放大切换

结构及用途
该阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。主要配套在减压装置上，起到调节压力作用，减压比一般为0.6较合适。亦可配用电动执行装置，实行远程自动操作。

主要零件材料

型号 零件名称 阀体、阀盖 阀杆 阀瓣 阀座
Y45H（Y）-64 Y45H（Y）-100 材料 WCB 38CrMoAIA 2Cr13 1Cr18Ni9Ti
Y45H（Y）-64I Y45H（Y）-100I ZG20CrMo 1Cr18Ni9Ti

主要外形尺寸

公称压力 工程通径 尺 寸
6.4 10.0 H H1 L L1 L2
50 510 200 565 150 150
80 555 220 650 190 190
100 582 245 800 200 200
150 654 318 800 220 225
200 725 355 800 250 250
250 750 390 800 272 275
300 918 475 1000 355 395
400 1080 660 1000 400 550
500 1635 800 1000 450 680
温馨提示：“Y45Y 杠杆式减压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
