ZQDF(Y) 蒸汽(液用)电磁阀

ZQDF(Y) 蒸汽(液用)电磁阀
  • ZQDF(Y) 蒸汽(液用)电磁阀
点击图片可放大切换

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

结构特点
耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

结构与原理
本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

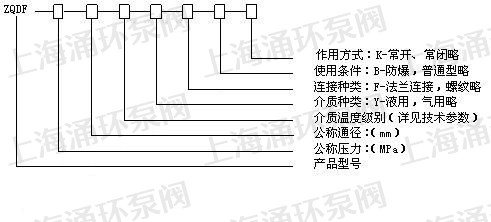

型号规格说明



技术参数
参数/型号
ZQDF-1
ZQDF-2
ZQDF-3
ZQDF-1Y
ZQDF-2Y
ZQDF-3Y
公称压力(MPa)
1.6
工作压差
(MPa)
DN15~50
0~1.6
DN65~100
0.05~1.6
介质种类
煤气、空气等
饱和蒸汽
过热蒸汽
或高温气体
水油液体
热水
高温水、油
介质温度℃(mm)
≤60
≤180
≤220
≤60
≤180
≤220
公称通径( mm )
15
20
25
32
40
50
65
80
100
流量系数(Kv值)
3.8
7.4
10.3
18.8
25.7
41
58
85
154
阀体材质
不锈钢;碳钢
电源电压
AC220V DC24V 其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
泄漏量(ml/min)
按JB/T7352-94·F规定
功耗VA
≤50

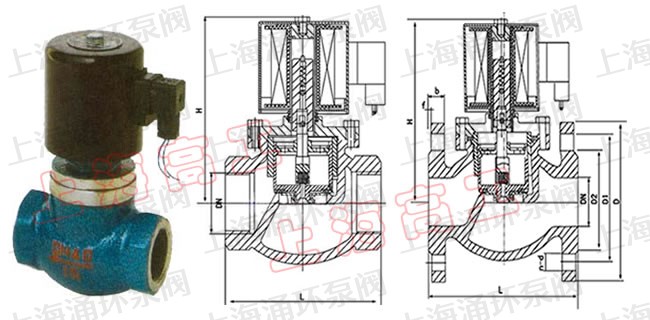

安装尺寸
公称
通径
DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
148
92
1/2″
176
130
95
65
46
14
2
4-14
20
148
92
3/4″
181
150
105
75
56
16
2
4-14
25
148
110
1″
210
160
115
85
65
16
3
4-14
32
182
120
11/4″
221
180
140
100
76
18
3
4-18
40
182
140
11/2″
230
200
150
110
84
18
3
4-18
50
192
162
2″
252
230
165
125
99
20
3
4-18
65



265
290
185
145
118
20
3
4-18
80



276
310
200
160
132
20
3
8-18
100



373
350
220
180
156
22
3
8-18
温馨提示:“ZQDF(Y) 蒸汽(液用)电磁阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
