ZCM 电磁阀

ZCM 电磁阀
  • ZCM 电磁阀
点击图片可放大切换
ZCM电磁阀是适用于城市煤气、液化石油气,天然气等多种煤气为加热燃烧介质管路做二位式通断切换,进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。



工作原理

常闭型
本阀DNl5—50系一次开阀的直动式低压电磁阀,DN65—300系二次开阀的先导式电磁阀。直动式电磁阀在接受电信号后,电磁力直接将阀塞提起,介质流通;断电后,电磁力消失,阀塞在自重和弹簧力作下下落,介质断流。
先导式电磁阀在接受电信号后,衔铁在电磁力作用下先带动副阀阀塞捉起,主阀膜片上流体经副阀流走,减少了作用在主阀膜片上的压力,当主阀膜片上的压力减少到一定值时,衔铁带动主阀膜片,并利用压差使主阀打开,介质流通;线圈断电后,电磁力消失,衔铁因自重下落复位,同时依靠介质压力,主阀得以紧密关闭。

常开型
阀门应用独特的直动式结构,当给电磁头的线圈通电时, 位于线圈周围的静铁芯组件便产生磁性,磁力克服阀杆组件重力和回位弹簧弹力后将动铁芯连同阀杆组件向上吸起,从而使固连在阀杆组件上的阀盘与阀座紧密贴紧而密封, 阀门关闭;断电后,阀盘在回位弹簧及阀杆组件重力作用下恢复原位,阀门开启,管道恢复正常通气。

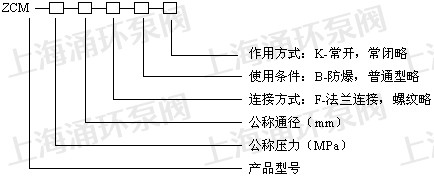

型号规格说明

技术参数

公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
工作介质
煤气、液化石油气和天然气
介质温度℃
-20~80
环境温度℃
-40~60
公称压力(MPa)
1.0
工作压差(MPa)
0~0.03
0~0.1
安装方式
垂直安装
电源电压
AC 220V其它规格可作特殊订货
工作电流
(A)
直流
0.13
0.17
0.41
0.71
1.1
交流
0.13
0.17
0.41
0.71
1.1
功率
(VA)
直流
26
33
80
140
220
交流
26
33
80
140
220
防爆标志
E×dIIBT4

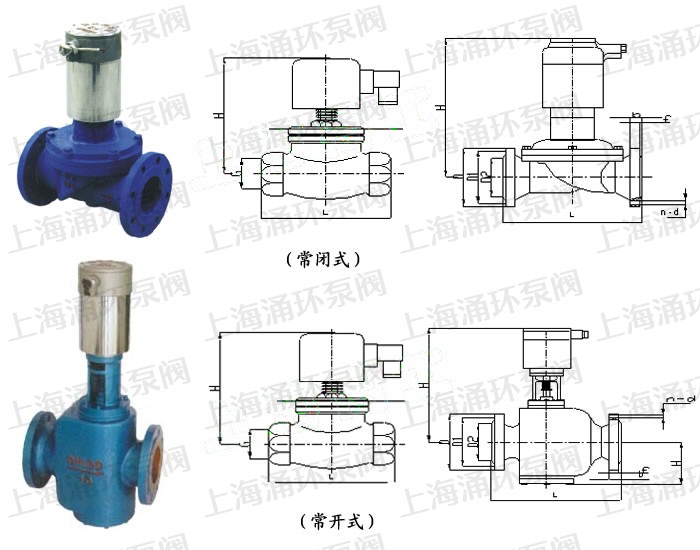

外型连接尺寸

公称通径
DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
153
92
1/2
210
130
95
65
46
14
2
4 -14
20
153
92
3/4
210
150
105
75
56
16
2
4 -14
25
153
110
1
210
160
115
85
65
16
3
4 -14
32
176
120
11/4
221
180
140
100
76
18
3
4 -18
40
176
140
11/2
230
200
150
110
84
18
3
4 -18
50
192
162
2
252
230
165
125
99
20
3
4 -18
65



390
290
185
145
118
20
3
4- 18
80



401
310
200
160
132
22
3
8 -18
100



408
350
220
180
156
24
3
8 -18
125



424
400
250
210
184
26
3
8 -18
150



515
480
285
240
211
26
3
8 -22
200



540
600
340
295
266
26
3
8-22
250



573
730
395
350
319
28
3
12-22
300



608
850
445
400
370
28
4
12-22
350



700
980
505
460
429
30
4
16-22

温馨提示:“ZCM 电磁阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
