ZCS 电磁阀

ZCS 电磁阀
  • ZCS 电磁阀
点击图片可放大切换

本阀适用于以水或液体为工业介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大降低,具有启闭迅速,可靠性高等特点。

结构原理
本阀为膜片一次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀口外泄,以致主阀膜片上下产生压力差,膜片被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀膜片上腔压力上升,主阀膜片压向阀座,阀又呈关闭状态。

常开电磁阀,当线圈通电时,产生磁场力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭。随着主阀阀内上下压差趋向相等,主阀膜片由弹簧及自重压向密封阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀环由于弹簧作用上升,副阀打开,主阀膜片上腔内介质经副阀流走、压力下降,当压力降到一定值后,主阀由上下压差作用向上升起,主阀打开,阀门开启。

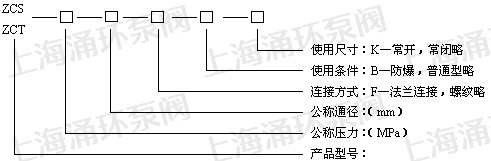

型号规格说明

技术参数

公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
工作介质
液体、水、≤ΟE、及其他非腐蚀性流体
功耗VA
17
30
阀体材质
             铸铁 铜 不锈钢
铸铁
流量系数 Kv值
2.8
5
8.5
12
18
28
45
70
110
180
250
600
870
1000
动作方式
常开 常闭
型式
先导式
介质温度(℃)
-5~80
-50~60
工作压力(Mpa)
0.05~1.0
0.1~1.0
0.15~1.0
额定电压
AC220V·DC24V其余规格可作特殊订货

安装尺寸
公称通径 DN
内螺纹连接
法兰连接
内螺纹
外形尺寸
外形尺寸
法兰尺寸
G
H
L
H
L
D
D1
D2
n-d
b
f
15
1/2″
105
90








20
3/4″
114
100








25
1″
138
120
130
160
115
85
65
4- 14
16
3
32
11/4″
151
137
137
180
140
100
76
4- 18
18
3
40
11/2″
155
145
152
200
150
110
84
4- 18
18
3
50
2″
187
188
152
230
165
125
99
4- 18
20
3
65



222
290
185
145
118
4- 18
20
3
80



239
310
200
160
132
8- 18
20
3
100



255
350
220
180
156
8- 18
22
3
125



416
360
250
210
184
8- 18
22
3
150



440
400
285
240
211
8- 22
24
3
200



443
600
340
295
266
8- 22
24
3
250



493
750
395
350
319
12- 22
26
3
300



549
850
445
400
370
12-φ22
26
4
温馨提示:“ZCS 电磁阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
