A41H 弹簧微启封闭式高压安全阀

A41H 弹簧微启封闭式高压安全阀
  • A41H 弹簧微启封闭式高压安全阀
点击图片可放大切换

A41Y-160、320型适用于工作温度≤200℃空气、氮气混合气、水等介质的设备和管路上。A41Y-160P／320P、41Y-160R／320R型适用于工作温≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。

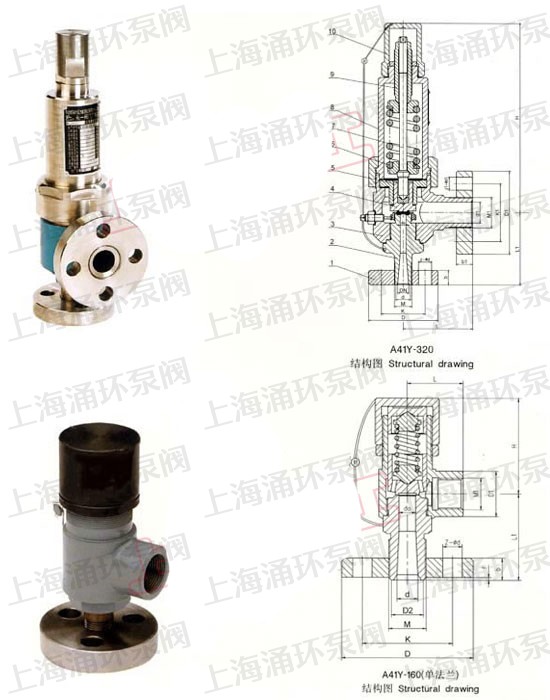

主要零部件材料

NO. 零件名称 A41Y-160 材料
A41Y-320		 A41Y-160P 材料
A41Y-320P		 A41Y-160P 材料
A41Y-320P
1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti
2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧 50CrVA 50CrVA 包覆氟塑料 50CrVA 包覆氟塑料
7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti
9 调整螺杆 45 2Cr13 2Cr13
10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti
  阀座、阀瓣密封面 堆焊 Co 基硬质合金 .


外形尺寸和连接尺寸

型号 公称通径
(DN)		 do d M D K Z-φd b d1 M1 D 1 K1 Zrφd1 b 1 L L1 ≈ H
A41Y-160
(单法兰)		 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 005 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 045 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×3 165 115 6-26 32 65 M80×3 200 145 6-29 40 115 115 350
50 25 70 M80×3 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380
温馨提示：“A41H 弹簧微启封闭式高压安全阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
