法兰连接ANSI钢制闸阀

法兰连接ANSI钢制闸阀

产品特征

公称压力:150~600Lb
适用温度范围:≤200℃~≤350℃
适用介质:硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

主要零件材质

零件名称
CF8
CF3
CF8M
CF3M
阀体/阀盖
CF8
CF3
CF8M
CF3M
闸板
CF8
CF3
CF8M
CF3M
阀杆
F304
F304L
F316
F316L
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
垫片
PTFE+304
PTFE+304L
PTFE+316
PTFE+316L
压盖
CF8
CF3
CF8M
CF3M
填料压环
304
304L
316
316L
螺栓
A193-B8
A193-B8
A193-B8M
A193-B8M
螺母
A194-8M
A194-8M
A194-8M
A194-8M


主要连接尺寸
型号
规格
尺寸(mm)
inch
DN
L
D
D1
D2
b
z-Φd
H
D0
Z41W50Lb
1/2"
15
108
89
60.5
35
12
4-Φ15
155
120
3/4"
20
117
98
70
43
12
4-Φ15
160
120
1"
25
127
108
79.5
51
12
4-Φ15
200
140
11/4"
32
140
117
89
64
13
4-Φ15
245
160
11/2"
40
165
127
98.5
73
15
4-Φ15
285
180
2"
50
178
152
120.5
92
16
4-Φ19
315
200
21/2"
65
190
178
139.5
105
18
4-Φ19
375
220
3"
80
203
190
152.5

127

19
4-Φ19
400
240
4"
100
229
229
190.5
157
24
8-Φ19
460
280
5"
125
254
254
216
186
24
8-Φ22
540
300
6"
150
267
279
241.5
216
26
8-Φ22
620
320
8"
200
292
343
298.5
270
29
8-Φ22
800
400
10"
250
330
406
362
324
31
12-Φ25
850
450
12"
300
356
483
432
381
32
12-Φ25
1000
500
14"
350
381
533
476
413
35
12-Φ29
1300
600
16"
400
406
597
540
470
37
16-Φ29
1400
600
18"
450
432
635
578
533
40
16-Φ32
1600
650
20"
500
457
698
635
584
43
20-Φ32
1850
650
24"
600
508
813
749.5
692
48
20-Φ35
2200
700

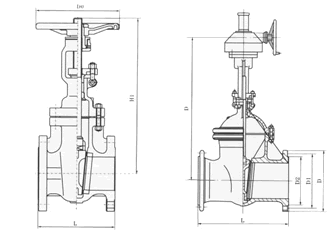

产品尺寸
