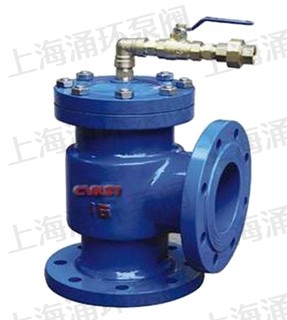

H142X液压水位控制阀

H142X液压水位控制阀
  • H142X液压水位控制阀
点击图片可放大切换

H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设直时,浮球阀打开,活塞上腔室压力降低。活塞上下形成压差,在此压差作用下阀瓣打开进行供水作业;当水位上升到预设高度时,浮球阀关闭,活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度,实现自动供水功能。

主要连接尺寸

公称通径 (mm) 尺 寸(mm)
L H
40 107 235
50 115 243
65 125 258
80 135 280
100 146 307
125 165 358
150 180 400
200 215 490
250 255 576
300 285 663
350 325 750

产品外形尺寸图

温馨提示:“H142X液压水位控制阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
