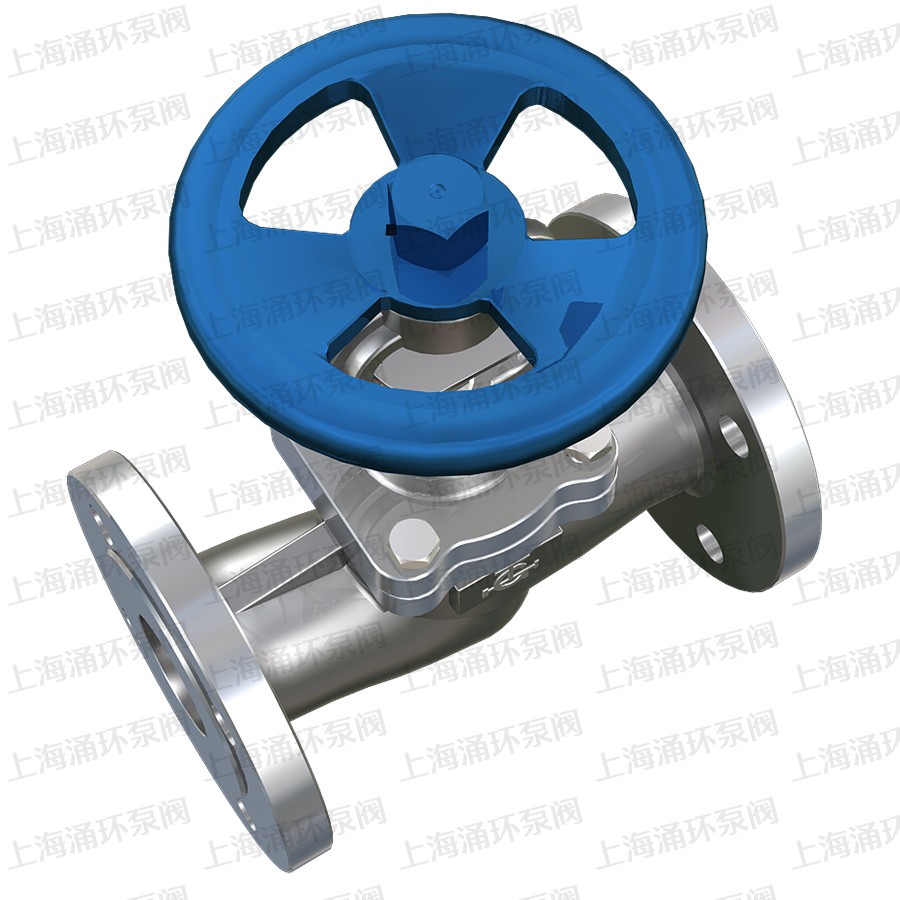

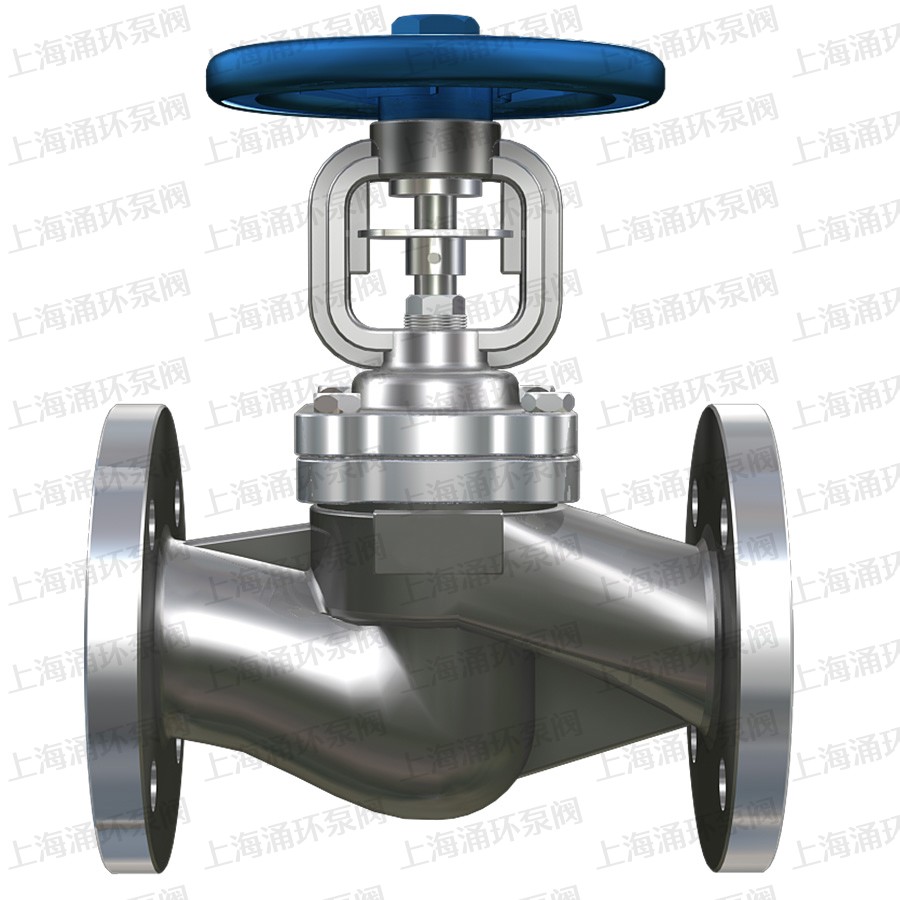

WJ41H 波纹管截止阀

WJ41H 波纹管截止阀
  • WJ41H 波纹管截止阀
  • WJ41H 波纹管截止阀
  • WJ41H 波纹管截止阀
  • WJ41H 波纹管截止阀
  • WJ41H 波纹管截止阀
点击图片可放大切换

波纹管密封截止阀是采用金属波纹管密封技术制造,高性能金属波纹管,波纹管密封截止阀采用波纹管密封的设计,消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加了生产设备的安全性,减少了维修费用及频繁的维修保养,还提供清洁安全工作环境。
广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。

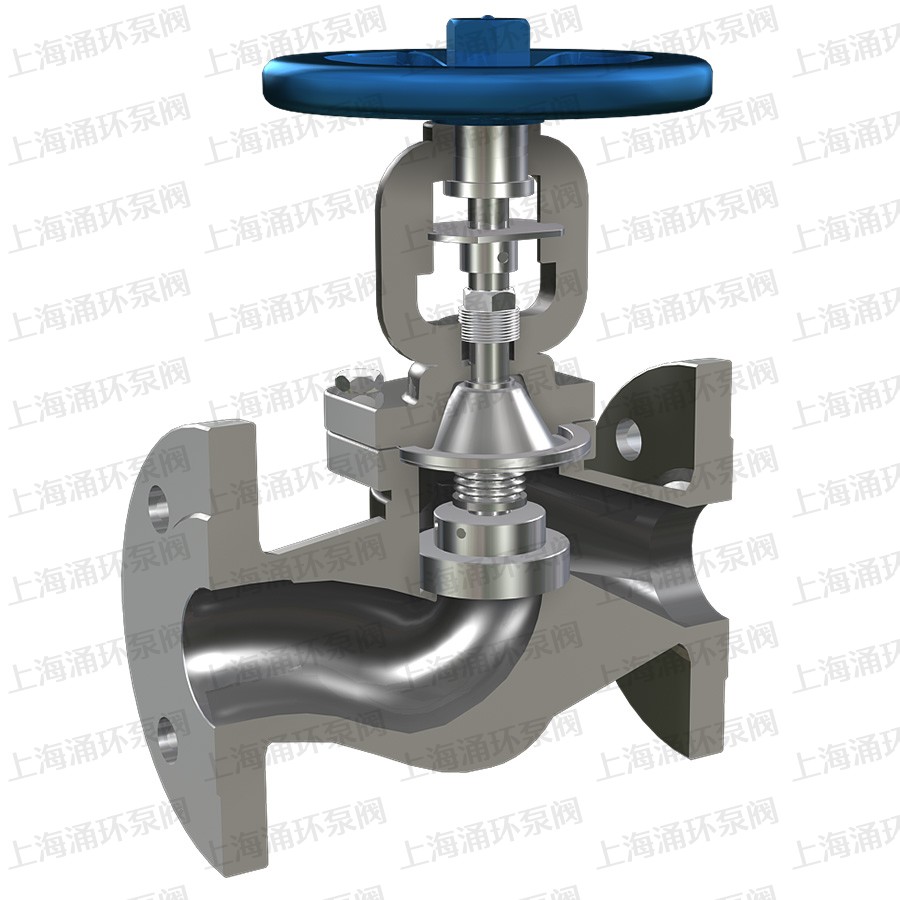

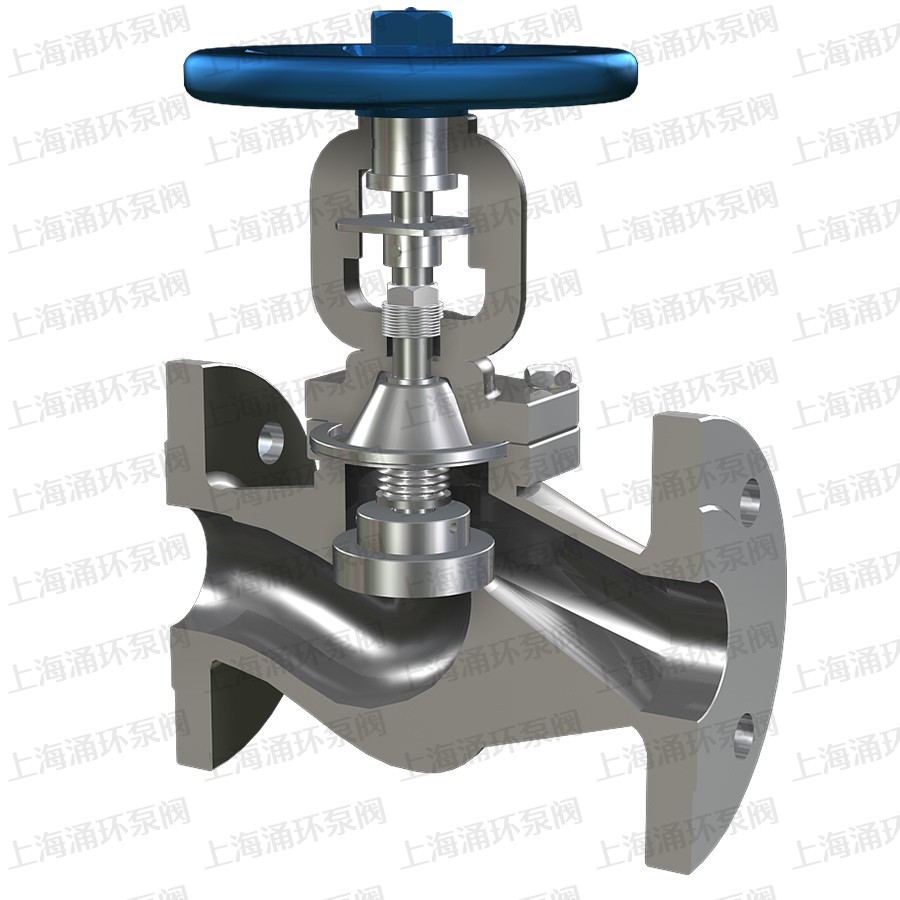

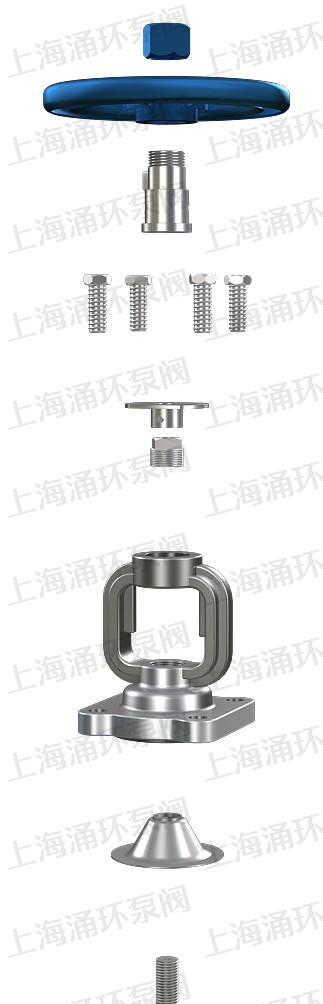

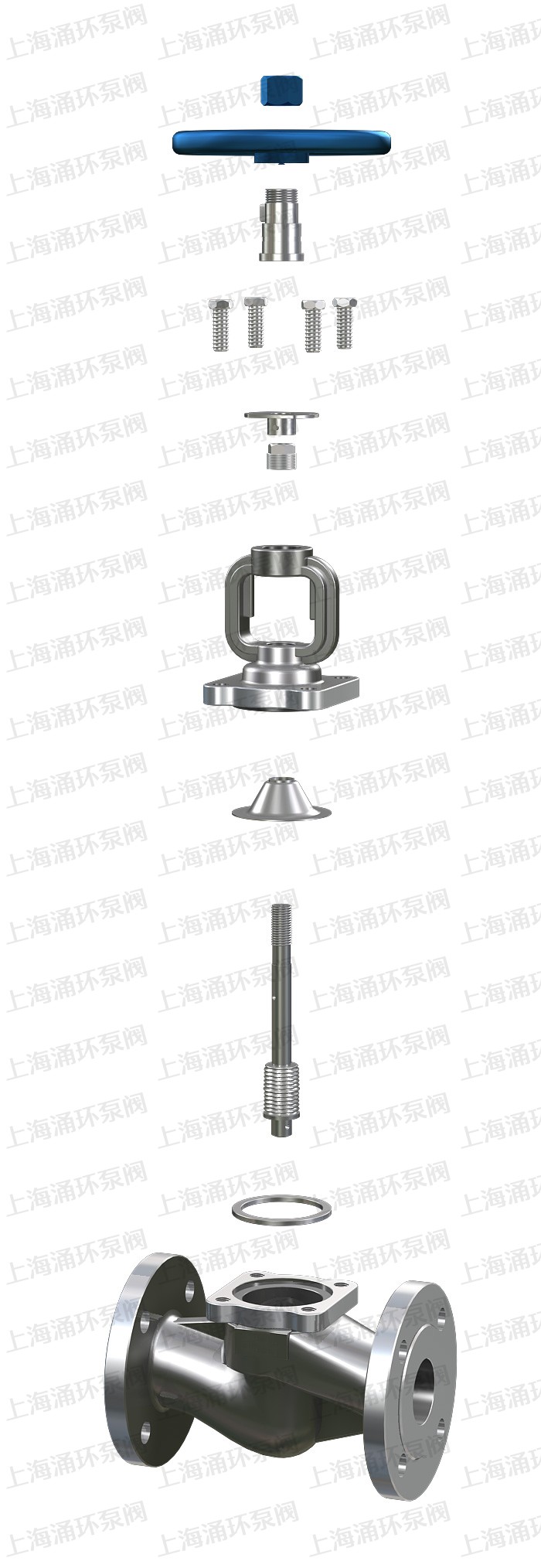

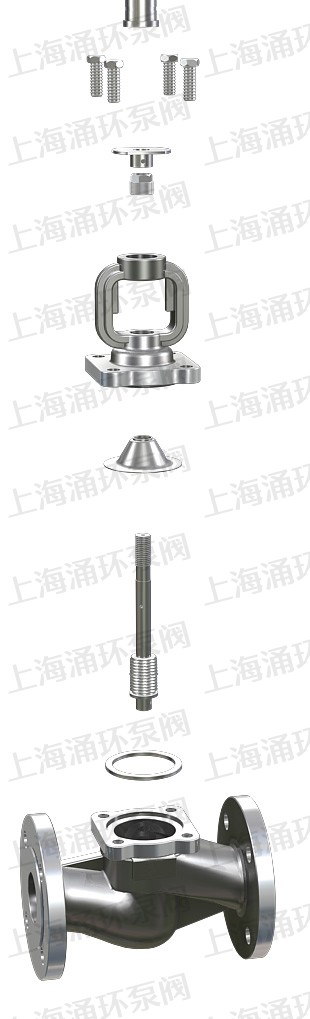

结构特点

1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

技术规范


驱动方式
手动
电动
设计标准 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230


产品性能规范



公称压力(MPa)
壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

注:系列阀门连接法兰可根据用户要求设计制造

零件材料



零件名称
阀体 阀盖 阀杆 阀瓣 密封面 填料
WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨
STL
304 CF8 CF8 304 304 304 柔性石墨
STL PTFE
316 CF8M CF8M 316 316 316 柔性石墨
STL PTFE
304L CF3 CF3 316 304L 304L 柔性石墨
STL PTFE
316L CF3M CF3M 316 316L 316L 柔性石墨
STL PTFE


规格尺寸及重量



型号
DWJ41-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410 610


型号 DWJ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 450
重量(Kg) 4 4.5 5 7 9.5 13 19 24 43 57 95 168 300 510 680


型号 DWJ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 8 10 13.5 20 25 45 60 98 171 340 580 780

温馨提示:“WJ41H 波纹管截止阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
